Как работает лазерная указка?

Зеленая лазерная указкаЛазерная указка — это портативный прибор, в котором присутствует излучатель, генерирующий когерентные и монохроматические электромагнитные волны видимого диапазона в виде луча. В качестве излучателя может использоваться лазерный диод (конструкция намного проще) или полноценный твердотельный лазер (конструкция сложнее).

Существует несколько типов лазерных указок, которые отличаются цветом и соответственно типом излучателя:

  • Красные
  • Зеленые
  • Синие
  • Бирюзовые
  • Голубые
  • Фиолетовые
  • Желтые
  • Оранжевые

Как работает лазерная указка?

Красные лазерные указки

Самые дешевые и поэтому самые распространенные. Работают от обычной таблеточной батарейки. Эта указка работает на основе красного лазерного диода, спектр излучений которого 650-660 нм. Кроме диода в указке установлена драйверная плата, которая управляет питанием. Чтобы излучение распространялось в виде узконаправленного луча используется выпуклая с обеих сторон (или плоско-выпуклая, плоской стороной к диоду) линза. Такая линза называется коллиматором.
Брелок красная лазерная указка
Мощность красных лазерных указок как правило небольшая и для большинства экземпляров, встречаемых в продаже составляет 1-100 мВт. Неприятная особенность указок на основе красных лазерных диодов — эти диоды быстро «выгорают», что приводит к снижению интенсивности излучения. Поэтому любая указка такого типа через несколько месяцев использования светит намного хуже новой, независимо от заряда батарейки.

Зеленые лазерные указки

В дневное время человеческий глаз намного чувствительное к зеленому цвету чем к красному (примерно в 6-10 раз). Поэтому зеленые указки светят значительно ярче. Правда ночью это соотношение меняется и здесь уже зеленые указки не имеют такого преимущества в яркости лазера перед красными.

Поскольку зеленые лазерные диоды очень дорогие, для создания зеленых лазерных указок используются твердотельные лазеры с диодной начинкой (DPSS). Они дешевле зеленых лазерных диодов, хотя и дороже красных. Длина волны зеленой лазерной указки — 532 нм, коэффициент полезного действия — примерно 20% (выше чем у красной). Зеленые указки более энергозатратные чем их красные сородичи. Поэтому достаточно сложно купить подобный агрегат, питающийся от таблеточной батарейки.

Синие лазерные указки

Выпускаются не так давно (с 2006 года), принцип работы схож с зелеными. Длины волны — 473 нм для бирюзового цвета, 445 — для синего цвета. Также есть голубые указки с длиной волны 490 нм. Так же как и в зеленых, в качестве излучателя используется твердотельный лазер, хотя есть модели на синих лазерных диодах (445 нм). Синие лазеры очень дорогие, диоды дешевле, но они пока мало распространены. Излучение синих лазерных указок очень опасно для глаза, поэтому необходимо соблюдать меры предосторожности при работе с ними. КПД низкий и составляет примерно 3%.

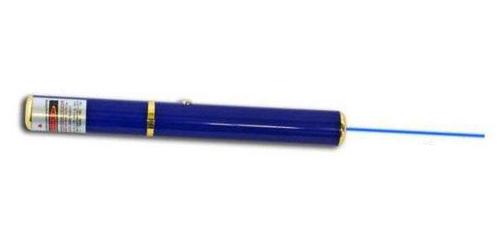

Синяя лазерная указка, принцип работы

Желтые лазерные указки

Длина волны излучения желтых указок — 593.5 нм. Существуют также их оранжевые «братья» с длиной волны излучения 635 нм. По воздействию на человеческий глаз желтый цвет близок к красному, т.е. намного безопаснее синего и зеленого. КПД желтых указок очень низкий и едва превышает 1%.

Фиолетовые лазерные указки

В этих указках используются фиолетовые лазерные диоды с длиной волны 400-410 нм. Эта цифра находятся возле предела диапазона, воспринимаемого человеческим глазом, поэтому свет от фиолетовой указки кажется весьма тусклым. Тем не менее не стоит светить фиолетовой указкой (как и любой другой) в глаза, поскольку это вредно для них в любом случае.

Свет фиолетовой указки способен вызвать флюоресценцию, во время которой яркость светящихся предметов намного выше чем у самого лазера. Серийное производство лазерных указок началось после появления приводов для оптических носителей Blu-ray, поскольку в них использовались лазерные диоды с длиной волны излучения 405 нм.

Устройство лазерной указки, видео
